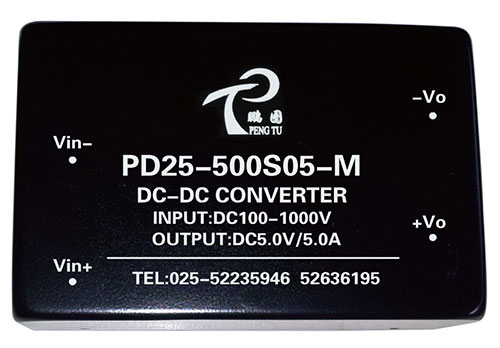

PD-M Series 5-25W

作者:(www.025021.com) 发布于:2021-06-04 14:20:17 点击量:

特性Features

直流宽输入电压 100-1000VDC

优异的输出短路 ,过温保护功能

工业级产品技术设计,国际标准体积

效率可达 80%, 功率5W-25W

高可靠性,长寿命,两年质保


输入特性Iutput Characteristic

输入电压范围            100-1000VDC


输出特性Output Characteristic

输出电压稳定精度………………………… ±1%

源效应……………………………………… ±0.5% (typ)

负载调整率(10%~100%)  ………………… ±2% (typ)

最小负载   …………………………………  0%

输出纹波+噪声(峰-峰值) ………………  100mV (typ) (20MHz Bandwidth)

短路保护 …………………………………… 可长期短路,自恢复Continuous / automatic resume

输出过流保护  ……………………………  ≥1.1 倍


一般特性General Characteristic

温度特性

工作温度  …………………………………… -20 ~ +55℃ (工业品) -40 ~ +70℃ (军 I)

功率降额  …………………………………… 3.75% / ℃

存储温度  …………………………………… -40℃~ +105℃

外壳温度  …………………………………… +80℃ max

掉电时间   …………………………………… 80ms(typ)/ at Vin: 100VDC

启动延迟时间 ………………………………… 500ms(typ)/ at Vin: 1200VDC

动态响应 ……………………………………… 25% of the nominal load jump ±4%/500us

温度   ………………………………………… 95%(max)

温漂   ………………………………………… 0.02%/℃

开关频率   …………………………………… 65-100kHz(typ)

效率   ………………………………………… 75%(typ)

绝缘   ………………………………………… 1500VDC/1Min (特殊3000VAC)

绝缘电阻   …………………………………… 输入对输出500Vdc 100000G

漏电流   ……………………………………… 0.03Ma RMS typ. 1200VDC

安全等级   …………………………………… CLASS I

MTBF  …………………………………………>215,000H 25℃


型号MODELS

输入电压 (Vdc)

输入电压范围 (Vdc)

输出电压(Vdc

输出电流(A

纹波   Pk-pk (mV)

效率

型号

单路

600

100~1000

5V

1

50mv

70%

PD05-600S05-M

600

100~1000

12V

0.42

50mv

75%

PD05-600S12-M

600

100~1000

24V

0.23

50mv

78%

PD05-600S24-M

600

100~1000

5V

2

50mv

70%

PD10-600S05-M

600

100~1000

12V

0.9

50mv

75%

PD10-600S12-M

600

100~1000

24V

0.45

50mv

78%

PD10-600S24-M

600

100~1000

5V

3

50mv

70%

PD15-600S05-M

600

100~1000

12V

1.25

50mv

75%

PD15-600S12-M

600

100~1000

24V

0.625

50mv

78%

PD15-600S24-M

600

100~1000

5V

4

50mv

70%

PD20-600S05-M

600

100~1000

12V

1.66

50mv

75%

PD20-600S12-M

600

100~1000

24V

0.83

50mv

78%

PD20-600S24-M

600

100~1000

5V

5.0

50mv

70%

PD25-600S05-M

600

100~1000

12V

2.0

50mv

75%

PD25-600S12-M

600

100~1000

24V

1.0

50mv

78%

PD25-600S24-M

说明:仅列出典型型号,其他型号,请确定功率、输入电压及输出电压,致电我公司025-52235946

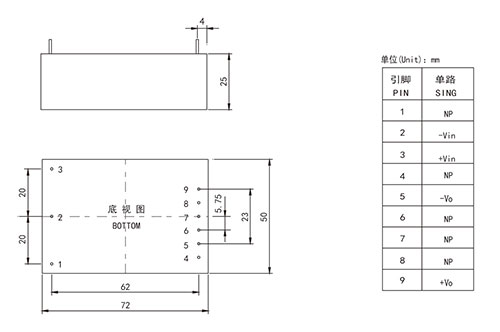

外形尺寸及引脚定义
