PD-N Series 10-50W

作者:(www.025021.com) 发布于:2021-06-04 14:24:20 点击量:

特性Features

输入电压范围宽

高可靠性,长寿命设计

输入欠压过压保护

满载负荷率可达92%

快速动态响应

高压输入,大功率输出

功率覆盖范围广,便于升级



输入特性Input Characteristic

输入电压范围            100-1000VDC



输出特性Output Characteristic

电压精度   ……………………………………………………………………  ±1%

电压调整率(主路) …………………………………………………………  ±0.2%

负载调整率(主路) …………………………………………………………  ±0.4%

温度变化率   …………………………………………………………………  ±0.01%/℃

电流限制点   …………………………………………………………………  120%(Typ)

响应速度   ……………………………………………………………………  400μs

输出电压   ……………………………………………………………………  5-48V


一般特性General Characteristic

工作频率   ……………………………………………………………………  100 KHz

隔离电阻   ……………………………………………………………………  200 MΩ

MTBF  …………………………………………………………………………  >500000H

绝缘强度

输入-输出    >1500VDC/1min(漏电流<5mA)

输入-外壳    >1500VDC/1min(漏电流<5mA)

输出-外壳    >500VDC/1min

环境特性

工作壳温      (工业品) -25 - +85℃

              (军  Ⅰ) -40 - +85℃      (军  Ⅱ)-55-+85℃

   储存温度      (工业品) -45 - +105℃      (军  品)-55-+105 ℃



型号MODELS

输入电压 (Vdc)

输入电压范围 (Vdc)

输出电压(Vdc

输出电流(A

纹波   Pk-pk (mV)

效率

型号

单路

800

100~1000

05V

2A

50mv

70%

PD10-800S05-N

800

100~1000

12V

2.08A

50mv

75%

PD25-800S12-N

800

100~1000

24V

2.08A

50mv

78%

PD50-800S24-N

说明:仅列出典型型号,其他型号,请确定功率、输入电压及输出电压,致电我公司025-52235946

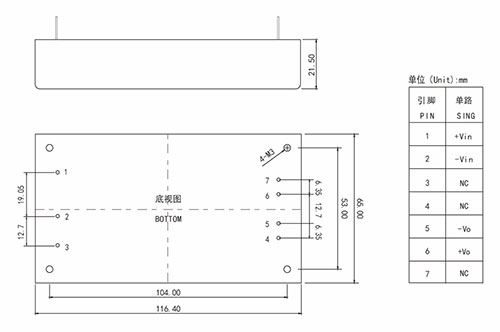

外形尺寸及引脚定义
