PDB-N 系列 100-350W

作者:(www.025021.com) 发布于:2021-06-04 14:14:08 点击量:

特性

高低电压输入可选

2倍电压输入

输出短路保护

安装方便

多路,独立输出可选

高可靠性,长寿命设计

条件:除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。

输入特性

 电压范围

12VDC(额定值):9~18VDC

24VDC(额定值):18~36VDC

48VDC(额定值):36~72VDC

110VDC(额定值):66~154VDC

600VDC(额定值):400~800VDC

输出特性

电压精度………………±2%

电压调整率(主路)……….........………±0.5%

负载调整率(主路)………........…..........±0.5%

电流限制点...........................................120%(Typ)

输出电流…………………………………5-40A任选

输出电压…………………………………5-48V可选

功率……………………………………………100-350W

一般特性

工作频率……………………100-200KHz

绝缘电阻…………………… 200MΩ

 绝缘强度

输入-输出: >1500vdc

输入-外壳: >1050vdc

输出-外壳: >500vdc

 环境特性

工作壳温………工业品:-25-85℃

军I:-40-85℃

存储温度……………………工业品:-45~+105℃

军温:-55-85℃

保护特性

输入欠压保护输出过流保护

输出过压保护输出短路保护

过温保护

型号


输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

单路

24

18-36

24

12.5

200

89%

PDB300-24S24-N

48

36-72

24

12.5

200

89%

PDB300-48S24-N1

110

66-154

12

25

120

88%

PDB300-110S12-N

110

66-154

24

12.5

200

89%

PDB300-110S24-N

600

400-800

24

12.5

200

89%

PDB300-600S24-N

双路

24

18-36

05&12

10&10

80&120

84%

PDB170-24D05&12-N

24

18-36

05&24

10&5

100&200

84%

PDB170-24D05&24-N

24

18-36

12&24

8&4

120&200

85%

PDB200-24D12&24-N

三路

24

18-36

05&12&24

6&8&4

80&120&200

84%

PDB230-24T05&12&24-N

48

36-72

05&12&24

6&8&4

80&120&200

84%

PDB230-48T05&12&24-N

说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

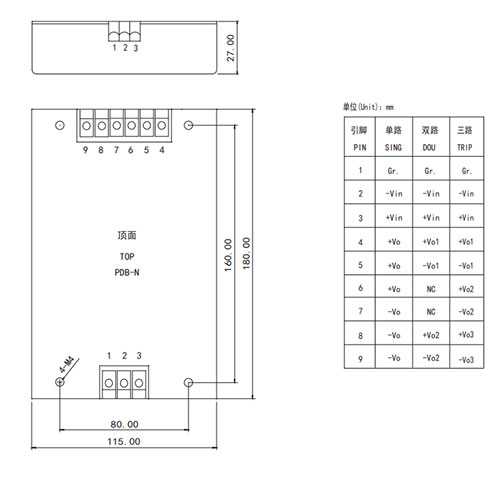

外型尺寸与引脚定义
