PDE-C Series 500-600W
作者：（www.025021.com） 发布于：2018-10-16 14:15:31 点击量：
PDE-C Series 600W
说明：仅列出典型型号，其它型号，请确定功率、输入电压及输出电压，致电我公司 025-52235946

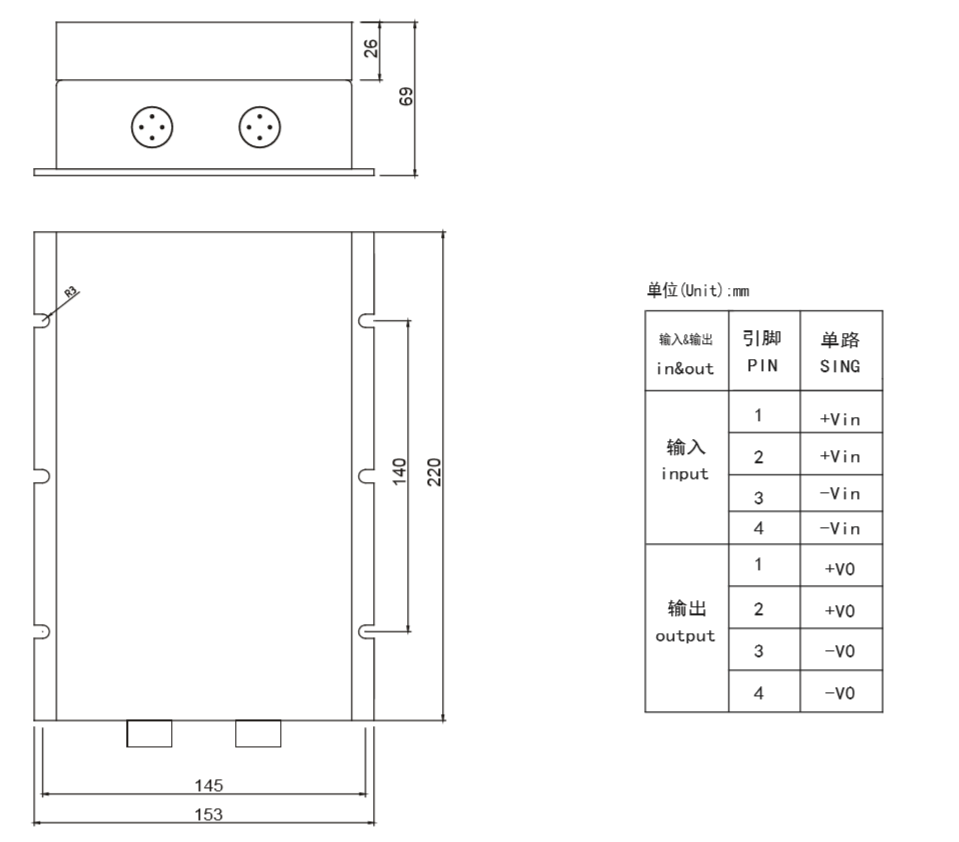

安装尺寸以及引脚定义图
PDE-C Series 500-600W
特性Feature
l2倍电压输入
l输出短路保护
l安装方便
l最佳壳体连接方式
l高可靠性，长寿命设计
输入特性Iut Characteristic
l电压范围 ……24 VDC （额定值） 18-36 VDC
48 VDC （额定值） 36-72 VDC
110 VDC （额定值） 66-154 VDC
输出特性Output Characteristic
l电压精度 …………………………………………………………………… ±2%
l电压调整率（主路） ………………………………………………………±0.5%
l负载调整率（主路） ………………………………………………………±0.5%
l电流限制点…………………………………………………………………120%(Typ)
l输出电流……………………………………………………………………5-50A任选
l输出电压 ………………………………………………………………….....5-48V
l功率 ………………………………………………………………………500-600W
一般特性General Characteristic
l工作频率………………………………………………………………160-200 KHz
l隔离电阻 ………………………………………………………………200 MΩ
l绝缘强度
输入-输出 >1500VDC
输入-外壳 >1050VDC
输出-外壳 >500 VDC
l环境特性
工作壳温 （工业品） -25 - +85℃
（军Ⅰ） -40 - +85℃
（军Ⅱ） -55 - +85℃
储存温度（工业品） -45 - +105℃
（专用） -55 - +105℃
PDE-C Series 500-600W
型号MODELS
输入电压 (Vdc) | 输入电压（范围） | 输出电压(Vdc) | 输出电流 (A) | 纹波 Pk-pk(mv) | 效率(Typ) | 型号 |
|
单 路 | 24 | 18-36 | 24 | 25 | 200 | 90% | PDE600-24S24-C |
48 | 36-72 | 24 | 25 | 200 | 90% | PDE600-48S24-C |
|
110 | 66-154 | 24 | 25 | 200 | 91% | PDE600-110S24-C |
|
