铁路电源系列 300-600W

铁路电源系列 300-600W

特性

l  高电压输入

l  符合铁路标准

l  防浪涌电流抑制

l  性能稳定

l  多款高压输入，体积可单独定做

条件： 除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。

输入特性

 电压范围

750 VDC (额定值): 500~ 1000 VDC

1500 VDC (额定值): 1000~ 2000 VDC （最高电压可达2540vdc）

输出特性

l  电压精度 ……………… ±2%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% （Typ）

l  输出峰值电流 …………………………………≤7A

l  输出电压 …………………………………24-220V 可选

l  功率 ……………………………………………300-600W

一般特性

l  工作频率 …………………… 30-60 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >5600vac/1min, 漏电流＜ 20mA

u  输入-外壳: >5600vac/1min, 漏电流＜ 20mA

u  输出-外壳: >1500vac/1min, 漏电流＜ 20mA

l   环境特性

u  工作壳温 ………工业品: -25-85℃

u  存储温度 ……………………工业品: -45~ +105℃

 保护特性

输入欠压保护        输出过流保护

输出短路保护        过温保护

型号

说明1：输出纹波噪声（峰值-峰值）采用的是75-76页附录四模块电源测试说明

说明2：仅列出典型型号，其它型号，请确定功率、输入电压及输出电压，致电我公司 025-52235946

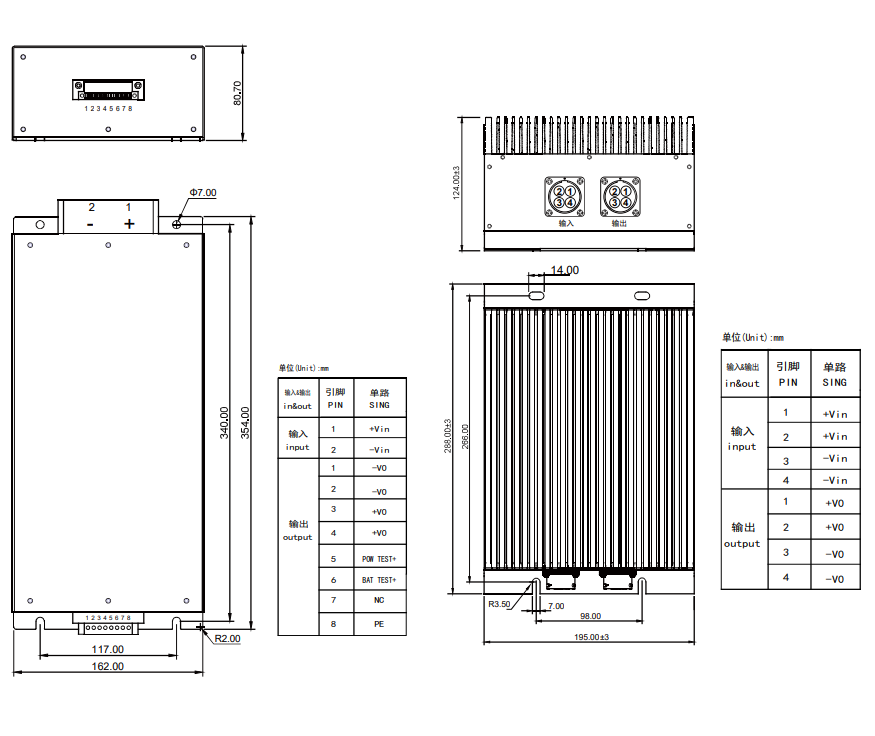

外型尺寸与引脚定义
