PDB-C2/C4 40-200W模块电源

作者:(www.025021.com) 发布于:2015-03-16 10:52:53 点击量:

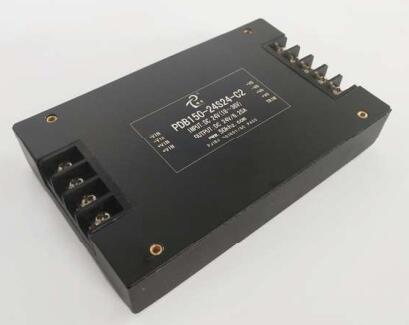

产品实物图

PDB-C2/C4 Series 40-200W

特性Features

输入π型滤波

大电流,大功率输出

满负荷效率可达85%

高可靠性,长寿命设计

自然冷却可附带散热器

快速动态响应

输入特性Input Characteristic

电压范围 …… 12 VDC (额定值) 9-18 VDC
              24 VDC (额定值) 18-36VDC
              48 VDC (额定值) 36-72VDC

              110 VDC(额定值) 66-154VDC

     四倍输入 18  VDC(额定值) 9-36VDC

输出特性Output Characteristic

电压精度 ……………………………………………………………………±2%

输出电压调整范围……………………………………………………………10%

电压调整率(主路) ………………………………………………………±0.5%

负载调整率(主路) ………………………………………………………±0.5%

电流限制点…………………………………………………………………120%(Typ)

输出电流……………………………………………………………………2-20A任选

输出电压 ……………………………………………………………………5-48V

功率 …………………………………………………………………………40-200W

一般特性General Characteristic

工作频率…………………………………………………………………160-200 KHz

绝缘电阻 ………………………………………………………………200 MΩ

绝缘强度

输入-输出 >1500  VDC

输入-外壳 >1050  VDC

输出-外壳 >500   VDC

环境特性

工作壳温 (工业品) -25 - +85℃

         (军 Ⅰ) -40 - +85℃

         (军 Ⅱ)-55 - +85℃

存储温度(工业品)-45 - +105℃

         (军 品) -55 - +105℃



典型型号参见下表:

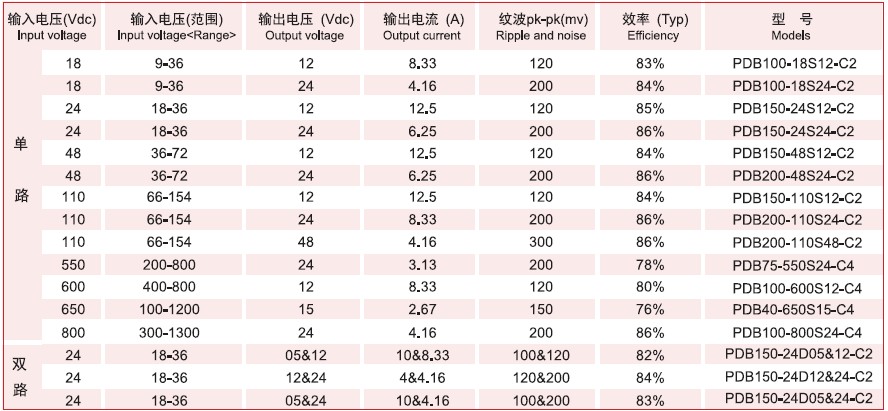

典型型号列表

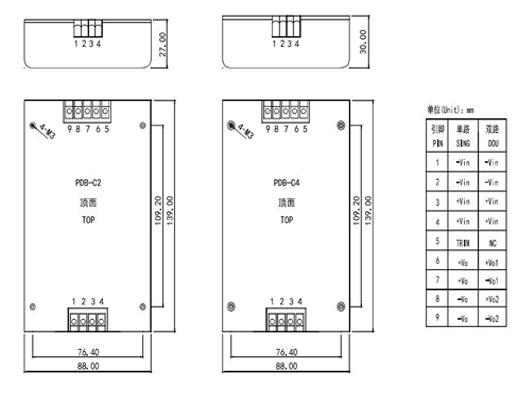

产品尺寸引脚定义:

产品按照尺寸图

说明:仅列出典型型号,其他型号请确定功率、输入电压及输出电压,致电我公司025-52636416
