PDB-D/D1 100-300W模块电源

作者:(www.025021.com) 发布于:2015-3-16 10:51:36 点击量:



DB-D/D1  Series                                             100-300 W



特性Features

l       输入Ⅱ型滤波

l       2倍,4倍电压输入

l       恒流输出特性

l       输出短路保护

l       安装方便,单端出线

l       最佳壳体连接方式

l       高可靠性,长寿命设计



输入特性Input Characteristic

l       电压范围 …… 12 VDC  (额定值)      9-18 VDC   反压保护    应用时外接熔丝

                 24 VDC  (额定值)      18-36VDC

                 48 VDC  (额定值)      36-72VDC

l         四倍输入     18VDC  (额定值)       9-36VDC



输出特性Output  Characteristic

l       电压精度 …………………………………………………………………… ±1%

l       输出电压调整范围……………………………………………………………±10%

l       电压调整率(主路) ……………………………………………………… ±0.2%

l       负载调整率(主路) ……………………………………………………… ±0.4%

l       温度变化率 ………………………………………………………………… ±0.01%/

l       电流限制点……………………………………………………………………120%(Typ)

l       响应速度 ……………………………………………………………………400μs

l       输出电流…………………………………………………………………… 3-15A任选

l       输出电压 ……………………………………………………………………12--48V

l       功率 …………………………………………………………………………100-300W



一般特性General Characteristic

l       工作频率………………………………………………………………… 160-200 KHz

l       隔离电阻 …………………………………………………………………200 MΩ

l       MTBF ………………………………………………………………………500000H

l         绝缘强度

输入-输出    >1500VAC/1min(漏电流<5mA)

输入-外壳    >1050VAC/1min(漏电流<5mA)

输出-外壳    >500  VDC/min

l         环境特性

    工作壳温    (工业品)-25 - +85

     (军  Ⅰ)-40 - +85  (军  Ⅱ)-55 - +85

  储存温度    (工业品)-45 - +105℃ (军  品)-55 - +105



PDB-D/D1       Series                                              100-300 W

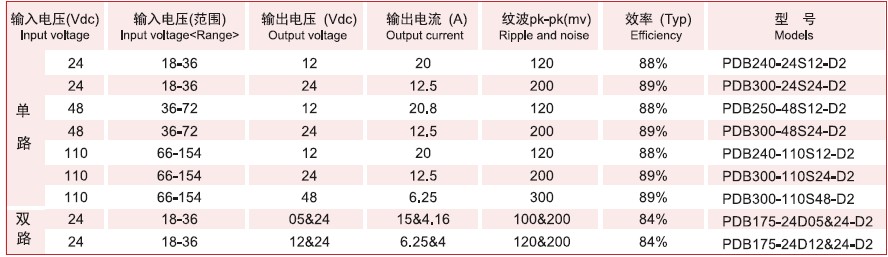

 型号MODELS





输入电压 (Vdc)

输入电压(范围)

输出电压 (Vdc)

输出电流 (A)

纹波Pk-pk(mv)

效率(%)

型号

单路

12

9-18

12

8.3

100

83

PDB100-12S12-D/D1

12

9-18

24

4.16

200

85

PDB100-12S24-D/D1

24

18-36

28

7.14

280

88

PDB200-24S28-D/D1

24

18-36

48

5

400

89

PDB240-24S48-D/D1

24

18-36

12

16.7

120

85

PDB200-24S12-D/D1

48

36-72

28

7.14

280

89

PDB200-48S28-D/D1

48

36-72

24

12.5

200

89

PDB300-48S24-D/D1

18

9-36

12

8.3

100

82

PDB100-18S12-D/D1

18

9-36

24

5

200

83

PDB120-18S24-D/D1



说明:仅列出典型型号,其他型号,请确定功率、输入电压及输出电压,致电我公司025-52235946
