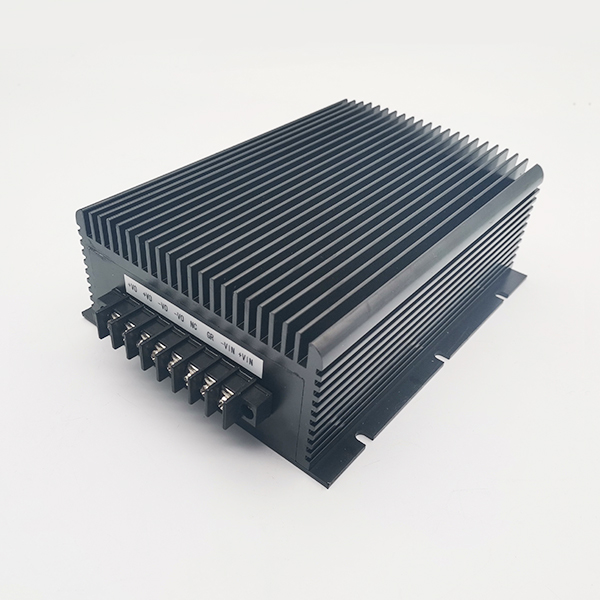

PDB-G 400-500W模块电源

作者:(www.025021.com) 发布于:2015-03-16 10:41:33 点击量:



PDB-G Series 400-500W
特性Features
l输入π型滤波
l2倍电压输入
l输出短路保护
l安装方便,单端出线
l最佳壳体连接方式
l高可靠性,长寿命设计
输入特性Iut Characteristic
l电压范围 ……24VDC (额定值) 18-36 VDC    110 VDC (额定值) 66-154VDC
                 48 VDC (额定值) 36--72VDC     600 VDC (额定值) 400-800VDC

输出特性Output Characteristic
l电压精度 …………………………………………………………………… ±2%
l电压调整率(主路) ………………………………………………………±0.5%
l负载调整率(主路) ………………………………………………………±0.5%
l电流限制点…………………………………………………………………120%(Typ)
l输出电流……………………………………………………………………5-40A任选
l输出电压 ………………………………………………………………….....5-110V
l功率…………………………………………………………………………400-500W
一般特性General Characteristic
l工作频率…………………………………………………………………100-200 KHz
l隔离电阻 ………………………………………………………………200 MΩ
l绝缘强度
输入-输出 >1500 VDC
输入-外壳 >1050 VDC
输出-外壳 >500    VDC
l环境特性
工作壳温  (工业品)   -25 - +85
(军Ⅰ)      -40 - +85
(军Ⅱ)     -55 - +85
储存温度(工业品)   -45 - +105
(军品)    -55 - +105
PDB-G Series 400-500 W

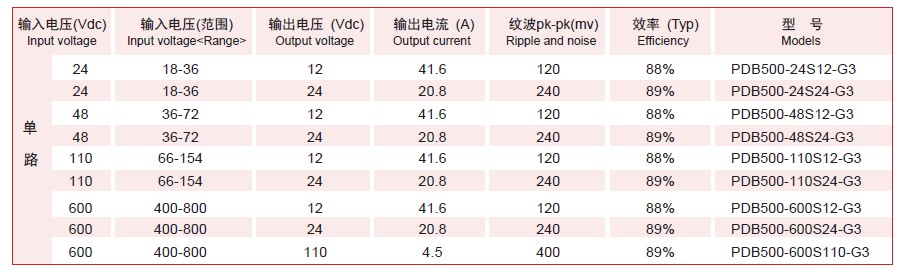

 型号MODELS
输入电压 (Vdc)
输入电压(范围)
输出电压(Vdc)
输出电流 (A)
纹波      Pk-pk(mv)
效率(Typ)
型号
单路
24
18-36
12
33.3
120
84%
PDB400-24S12-G
24
18-36
24
20.8
200
86%
PDB500-24S24-G
48
36-72
24
20.8
200
86%
PDB500-48S24-G
110
66-154
24
20.8
200
86%
PDB500-110S24-G
600
400-800
24
20.8
200
86%
PDB500-600S24-G
600
400-800
48
8.3
300
87%
PDB400-600S48-G
600
400-800
110
4.5
600
84%
PDB500-600S110-G
双路
48
36-72
12&24
8.3*12.5
100&200
84%
PDB400-48S12&24-G


说明:仅列出典型型号,其他型号,请确定功率.输入电压及输出电压,致电我公司 025-52636416
