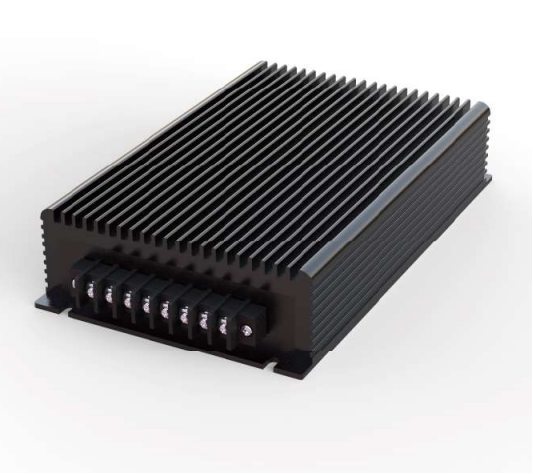

PDB-N1 系列 200-300W 军品电源

作者:(www.025021.com) 发布于:2021-05-19 16:29:57 点击量:

PDB-N1 系列 200-300W 模块电源


特性



l  高低电压输入可选

l  2倍电压输入

l  输出短路保护

l  安装方便

l  散热效果好

l  高可靠性,长寿命设计



条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。



输入特性



 电压范围

12 VDC (额定值):  9~18 VDC

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

600 VDC (额定值): 400~ 800 VDC





输出特性



l  电压精度 ……………… ±2%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% Typ

l  输出电流 …………………………………5-40A 任选

l  输出电压 …………………………………5-48V 可选

l  功率 ……………………………………………200-300W



一般特性



l  工作频率 …………………… 100-200 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >1500vdc

u  输入-外壳: >1050vdc

u  输出-外壳: >500vdc

l   环境特性

u  工作壳温 ………工业品: -25-85

                军 I: -40-85


u  存储温度 ……………………工业品: -45~ +105

                         军 温: -55-85



 保护特性

输入欠压保护        输出过流保护

输出过压保护         输出短路保护

过温保护

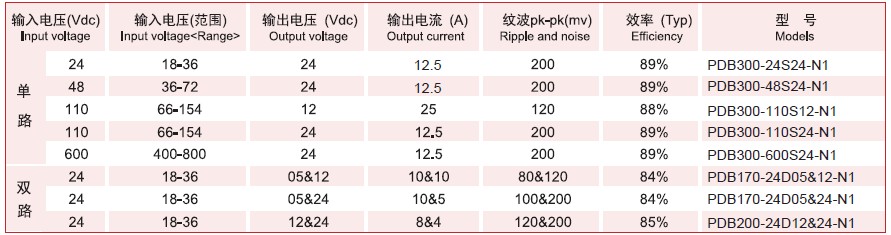

型号

输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

单路

24

18-36

24

12.5

200

89%

PDB300-24S24-N1

48

36-72

24

12.5

200

89%

PDB300-48S24-N1

110

66-154

12

25

120

88%

PDB300-110S12-N1

110

66-154

24

12.5

200

89%

PDB300-110S24-N1

600

400-800

24

12.5

200

89%

PDB300-600S24-N1

双路

24

18-36

05&12

10&10

80&120

84%

PDB170-24D05&12-N1

24

18-36

05&24

10&5

100&200

84%

PDB170-24D05&24-N1

24

18-36

12&24

8&4

120&200

85%

PDB200-24D12&24-N1



说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

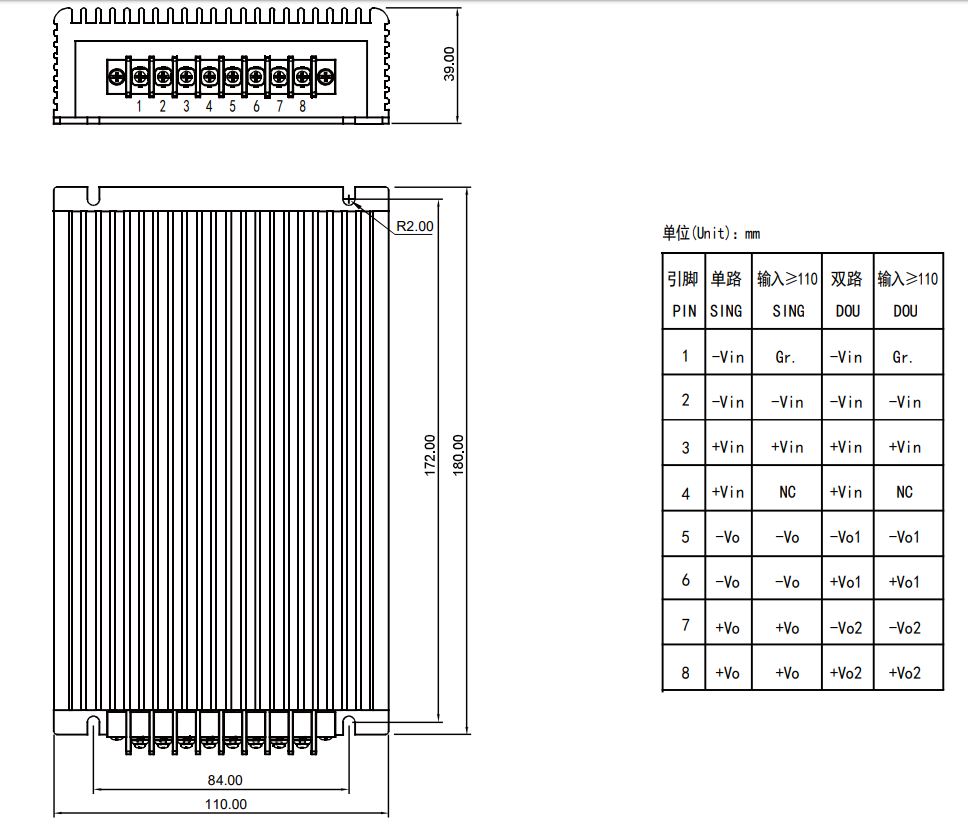

外型尺寸与引脚定义
