PDB-C6 系列 40-200W 专用电源

作者:(www.025021.com) 发布于:2021-05-19 16:27:43 点击量:

PDB-C6 系列 40-200W



特性



l  可用于太阳能光伏

l  外型美观、散热效果好

l  效率高

l  自然冷却

l  高低电压输入可选



条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。



输入特性



 电压范围

12 VDC (额定值):  9~18 VDC

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

18 VDC (额定值): 9~ 36 VDC





输出特性



l  电压精度 ……………… ±2%

l  输出电压调整范围………... ……±10%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% Typ

l  输出电流 …………………………………2-20A 任选

l  输出电压 …………………………………5-48V 可选

l  功率 ……………………………………………40-200W



一般特性



l  工作频率 …………………… 100-200 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >1500vdc

u  输入-外壳: >1050vdc

u  输出-外壳: >500vdc

l   环境特性

u  工作壳温 ………工业品: -25-85

                       军 I: -40-85


u  存储温度 ……………………工业品: -45~ +105

                         军 温: -55-85



保护特性

输入欠压保护        输出过流保护

输入过压保护         输出短路保护

过温保护

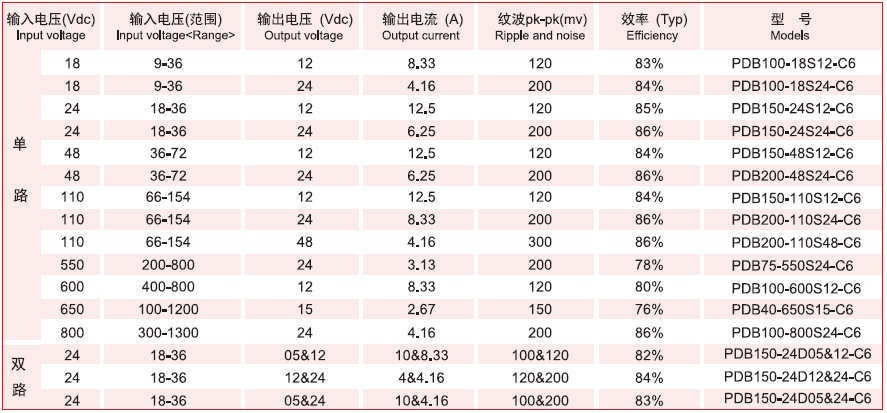

典型型号参见下表:



说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946



外型尺寸与引脚定义
