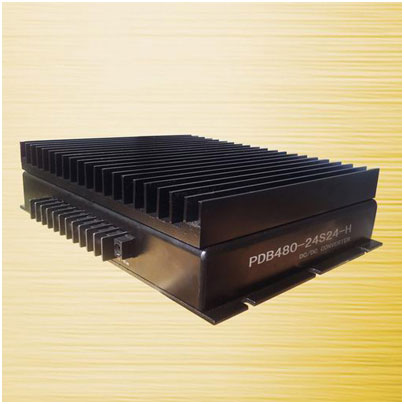

PDB-H Series 500-1000W铁路电源

作者:(www.025021.com) 发布于:2019-06-19 15:27:30 点击量:

PDB-H Series 500-1000W

特性Featurel输入π型滤波

l2倍电压输入

l输出短路保护

l安装方便,单端出线

l最佳壳体连接方式

l高可靠性,长寿命设计

输入特性Iut Characteristic

l电压范围 ……12 VDC (额定值) 9-18 VDC 110 VDC(额定值) 66-154VDC

24VDC (额定值) 18-36 VDC 600 VDC(额定值)400-800VDC

48 VDC (额定值) 36--72VDC

输出特性Output Characteristic

l电压精度 …………………………………………………………………… ±2%

l电压调整率(主路) ………………………………………………………±0.5%

l负载调整率(主路) ………………………………………………………±0.5%

l电流限制点…………………………………………………………………120%(Typ)

l输出电流……………………………………………………………………5-80A任选

l输出电压 ………………………………………………………………….....5-110V

l功率 ………………………………………………………………………..500-1000W

一般特性General Characteristic

l工作频率…………………………………………………………………100-200 KHz

l隔离电阻 ………………………………………………………………200 MΩ

l绝缘强度

输入-输出 >1500 VDC

输入-外壳 >1050 VDC

输出-外壳 >500 VDC

l环境特性

工作壳温(工业品)-25 - +85℃

(军Ⅰ) -40 - +85℃

(军Ⅱ) -55 - +85℃

储存温度(工业品)-45 - +105℃

(专用)-55 - +105℃

PDB-H Series 500-1000W

型号MODELS

输入电压(Vdc)

输入电压(范围)

输出电压(Vdc)

输出电流  (A)

纹波Pk-pk(mv)

效率(Typ)

型号


单路

12

9-18

12

41.6

150

85%

PDB500-12S12-H

24

18-36

12

66.6

150

86%

PDB800-24S12-H


24

18-36

24

41.6

200

88%

PDB1000-24S24-H


48

36-72

24

41.6

200

89%

PDB1000-48S24-H


110

66-154

110

7.27

600

89%

PDB800-110S110-H


110

66-154

48

20.8

300

89%

PDB1000-110S48-H


600

400-800

24

41.6

200

89%

PDB1000-600S24-H


双路

48

36-72

12&24

30&20

150&200

88%

PDB840-48D12&24-H



说明:仅列出典型型号,其他型号,请确定功率.输入电压及输出电压,致电我公司025-52636416
