PAH-B3 Series400-500W
特性
l 宽电压输入范围
l 输入宽频噪声滤波
l 输入浪涌电流抑制电路
l 符合UL1950、IEC950安全规程
l 外型设计美观
l 航插出线方式
l 效率高,散热好
条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。
输入特性
电压范围
220 VAC (额定值): 176~ 264 VAC
输出特性
l 电压精度 ……………… ±2%
l 电压调整率 (主路) ……….........……… ±0.5%
l 负载调整率 (主路) ………........…..........±0.5%
l 电流限制点 ........................ ................... 120% (Typ)
l 输出电流 …………………………………3-50A 任选
l 输出电压 …………………………………5-48V 可选
l 功率 ……………………………………………400-500W
一般特性
l 工作频率 …………………… 100-200 KHz
l 绝缘电阻 …………………… 200 MΩ
l 绝缘强度
u 输入-输出: >1500vac/1min, 漏电流<5mA
u 输入-外壳: >1500vac/1min, 漏电流<5mA
u 输出-外壳: >500vdc/1min
u 主路-副路: >500vdc/1min
l 环境特性
u 工作壳温 ………工业品: -25-85℃
军 I: -40-85℃
u 存储温度 ……………………工业品: -45~ +105℃
军 温: -55-85℃
保护特性
输入欠压保护 过温保护
输入过压保护 输出过流保护
输出短路保护

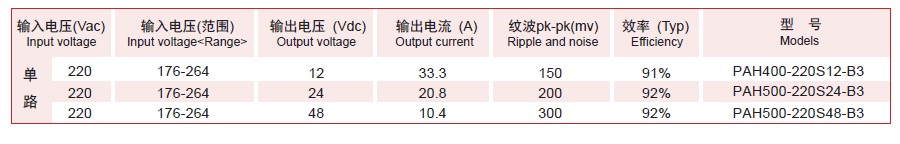

典型型号参见下表:
说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明
说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

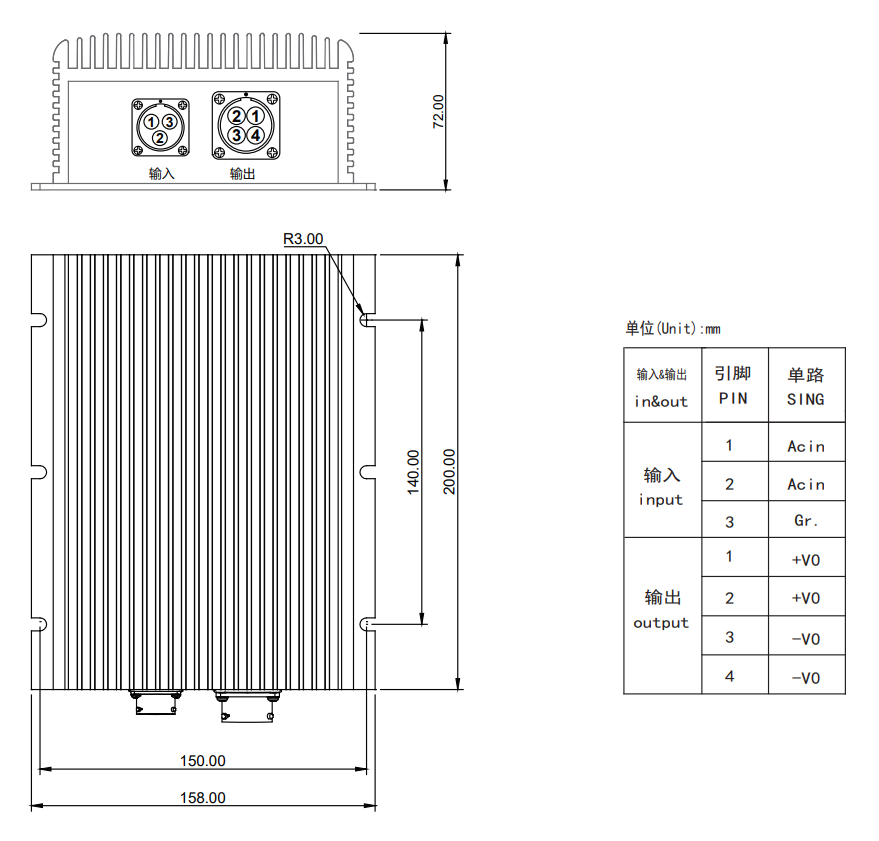

外型尺寸与引脚定义
